行业：电力行业

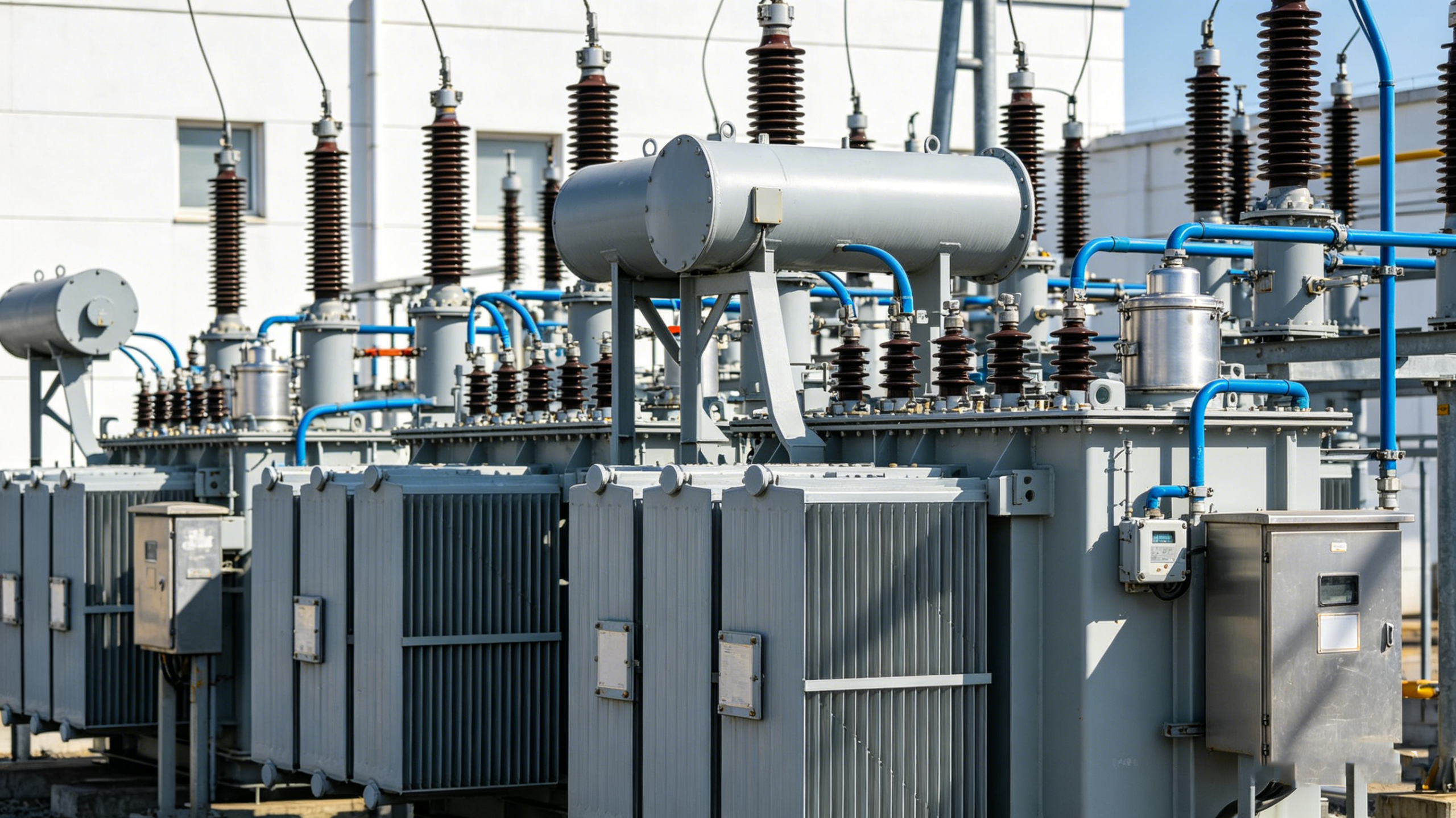

电力变电站 SF6 气体泄漏在线监测方案

红外 SF6 在线监测，配合氧含量监测，预警 - 紧急两级联动

行业痛点

SF6 是 110kV 及以上变电站 GIS 设备的核心绝缘介质（断路器 / 互感器 / 母线），但作为强温室气体（GWP 23900）泄漏会同时触发：① 设备绝缘失效引发跳闸大面积停电；② 缺氧风险（SF6 比空气重 5 倍，沉积低洼处导致检修人员窒息）；③ 电弧分解产物 SO2 / HF / SOF2 剧毒（PC-STEL 仅 5 ppm）。传统人工巡检每月 1 次发现不及时，泄漏速率超 1% / 年（国标上限）后果是设备大修 + 监管处罚 + 碳排放披露问题。无人值守变电站、新建特高压站、智能变电站对在线监测刚需强烈。

方案概述

优锐安提供变电站 SF6 全寿命周期监测方案：① 定置式 SF6 红外 / 激光在线监测仪（精度 < 0.1 ppm，响应 < 5 秒）每个 GIS 间隔布 2-4 点；② SF6 分解产物（SO2 / HF）多气体组合监测，预警内部电弧故障；③ 缺氧报警器（O2 1% 联动停电检修）。设备符合 GB/T 8905-2012 + DL/T 596-2021 + Q/CSG 1204001-2014。可选配 IoT 无线传感器（不破坏 GIS 罐体）、视频联动（泄漏点定位）、移动巡检 PDA + 红外热成像复合。

## 推荐布点

– **GIS 室内**：每个间隔顶部 + 底部各 1 点，覆盖比空气重的 SF6 沉积区
– **SF6 气瓶储存间**：6m² 至少 1 点，配 O2 监测
– **GIS 维护通道**：移动便携 SF6 + O2 + 分解产物 4 合一巡检仪
– **SF6 回收装置**：流量 + 纯度（含微水 + 含氧量）实时监测

## 关键技术参数

– 量程：SF6 0-1000 ppm（环境）/ 0-100% Vol（高浓度）
– 精度：≤ ±5% F.S
– 响应时间：T90 < 30 秒 - 工作温度：-25℃ ~ +55℃（户外站需要） - 防护等级：IP65（户内）/ IP66（户外） ## 实施要点 1. **泄漏速率自动测算**：监测平台按罐体容积 + 浓度变化计算 ppmv/year，按 IEC 60376 阈值预警 2. **缺氧风险联锁**：O2 < 19.5% → 紧急排风 + 门禁闭锁 + 短信通知值班 3. **分解产物预警**：SO2 + HF 同步上升 → 内部电弧故障早期信号 → 立即查 GIS 内部状态 4. **碳排放披露**：年度数据可直接对接 GHG Protocol 报告，符合 ESG 披露要求 ## 法规依据 - GB/T 8905-2012《六氟化硫电气设备中气体管理和检测导则》 - DL/T 596-2021《电力设备预防性试验规程》 - Q/CSG 1204001-2014 南方电网企业标准 - GB/T 11023-2018 高压开关设备六氟化硫气体密封试验 - GB 50016-2014 建筑设计防火规范（GIS 室通风要求） ## 适用客户国家电网 / 南方电网 220kV / 500kV / 1000kV 变电站、风电 / 光伏升压站、新能源汇集站、城市配电站、轨道交通主变、企业自备变电所。
